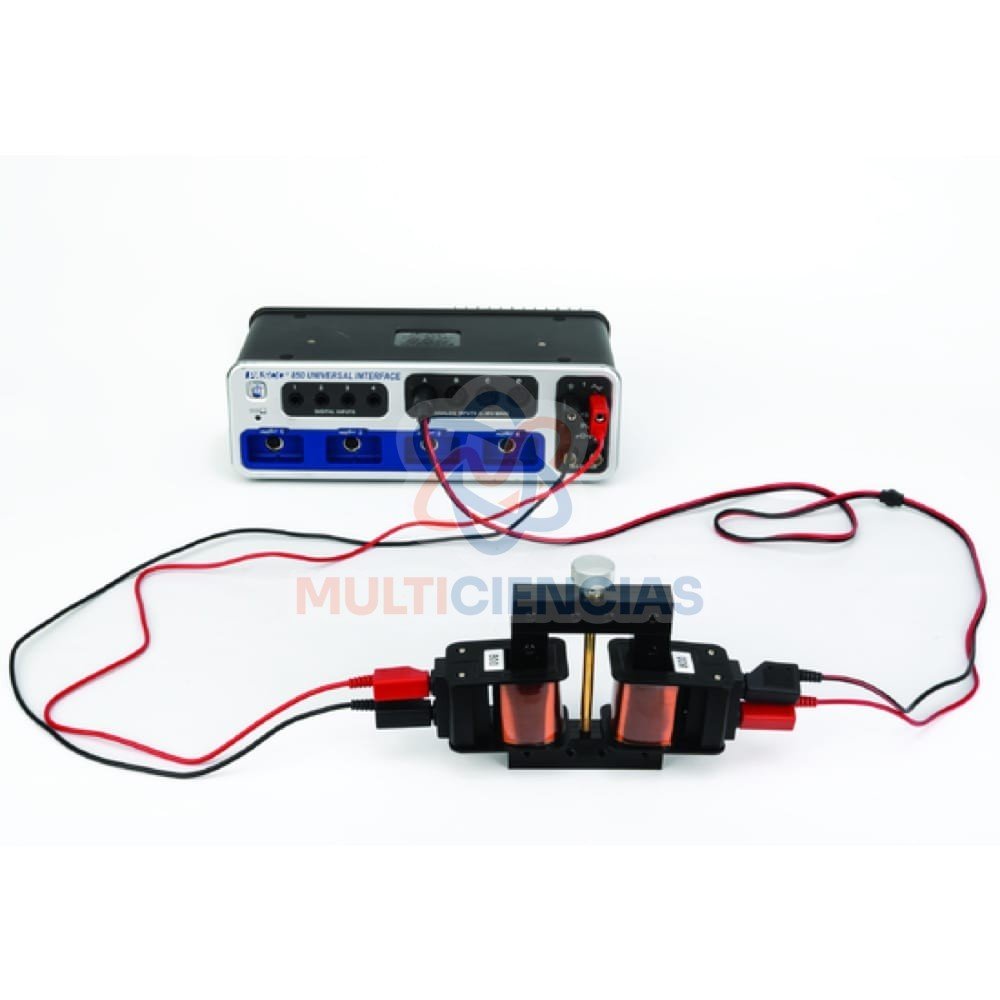

Estudie el gráfico de histéresis de un núcleo ferromagnético en un transformador. Se genera un campo magnético variable en el núcleo de hierro de un transformador aplicando un voltaje de onda triangular a la bobina primaria. Se representa gráficamente la densidad de flujo magnético, B, frente a la intensidad del campo magnético, H. A partir de este gráfico de histéresis, se determina el valor de B en saturación, así como la retentividad y coercitividad del núcleo ferromagnético.
Para determinar la densidad del flujo magnético en el núcleo, se mide el voltaje a través de la bobina secundaria y se grafica en función del tiempo. Utilizando la Ley de Inducción de Faraday, el área bajo la curva de voltaje versus tiempo es la integral de la fem inducida, que es proporcional a la densidad del flujo magnético.
La intensidad del campo magnético se determina midiendo la corriente de entrada a la bobina primaria.
Los estudiantes analizan el gráfico B versus H para encontrar:
El área dentro de la curva es una medida de la energía/volumen perdido por ciclo.
La retentividad es la cantidad de densidad de flujo magnético que retiene el material cuando no hay corriente en las bobinas.
La coercitividad es la cantidad de intensidad del campo magnético inverso que se requiere para que la densidad del flujo magnético vuelva a ser cero.
Qué está incluido
2x Bobina transformadora (800 vueltas) (EM-8611)
1x Núcleo del transformador (EM-8614)
1x Cordones de parche rojos envueltos (EM-9740)
1x Cordones de parche negros envueltos (EM-9745)
1x Sensor de voltaje (envuelto) (UI-5110)
